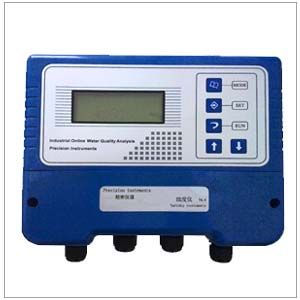

当前位置：分析仪表 > 浊度仪 > KE1500工业在线浊度仪

    KE1500浊度计是为测量市政污水和工业废水处理过程中水质浊度而设计的在线监测仪表。可应用于检测生化处理过程的浊度变化，提供连续、准确的测量结果。采用创新的多光束相互补偿技术，能够消除传感器光窗沾污造成的测量误差，明显地提高测量精度，减少了维护工作量，提高了工作可靠性。广泛应用于自来水厂、发电厂、污水处理厂、制药厂、医院，可对各种水样的浊度做精确测量。

测量原理
    传感器上发射器发送的光波在传输过程中经过被测物的吸收、反射和散射后，有一部分透射光线能照射到180°方向的检测器上，有一部分散射光散射到90°方向的检测器上。在180°和90°方向检测器上接收到的光线强度与被测污水的浊度有一定的关系，因此通过测量透射光和散射光的强度就可以计算出悬浮物的浊度。

性能特点
·全智能、多功能、测量性能高，环境适应性强；
·多参数同时显示，浊度值、输出电流、时间、状态；
·双通道信号输入功能；
·4～20mA变送输出，继电器高、低报警控制输出，RS485通信输出等各种变量输出，系统智能控制；
·重现性好，不受样品流速和压力的影响；
·采用两点标定法；
·NTU、mg/L两种测量单位形式可选

技术参数

测量范围：低浊度0~100NTU、? 高浊度0～5000NTU
显示方式：LCD
测量单位：NTU和mg/L两种可选择
分 辨 率：0.1NTU
精 确 度：±1.0%FS
重 复 性：±1.0%FS
量 程 比：1：1000
稳 定 性：≤±0.3NTU
环境温度：-20℃~55℃
相对湿度：≤85%
模拟输出：4~20mA（双路可选）、负载750Ω
数字输出：RS485(ModBus协议）
开关输出：双路继电器、 容量220VAC/2A
供电电源：AC220V±10%、DC24V±10%
电源频率：（50±5）Hz

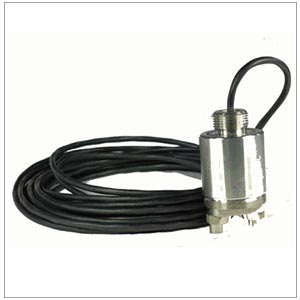

传感器：
线    缆：屏蔽线缆10m（可延长）
安装方式：浸入式、插入式
过程连接：G1”管螺纹
外形尺寸：Φ49×122mm
介质压力：≤3 bar

防护等级：IP68

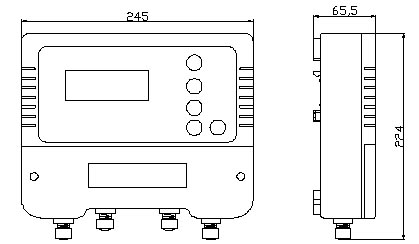

仪表安装

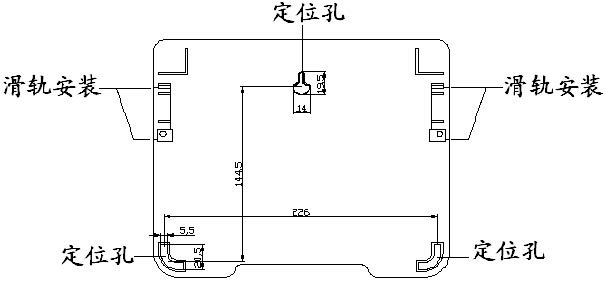

方式一：变送器背后有三个定位孔，尺寸如“背视图”所示，其中上面的孔用于悬挂，下面两个孔用于螺栓固定。
方式二：变送器可以在专用滑轨上安装，用卡扣固定。

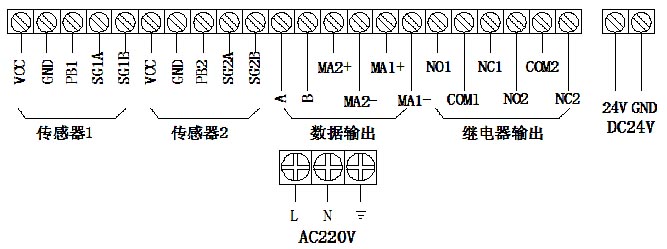

电气连接

传感器安装

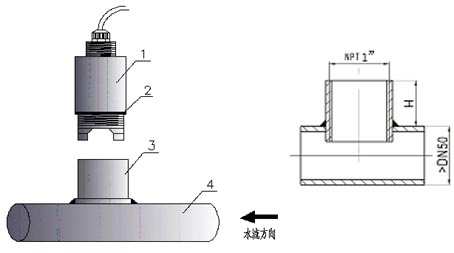

一.管道式安装
1.介质温度：0-60℃管道合适位置开一个φ73的圆孔，将专用底座焊接在管道孔处，焊接时焊点应饱满坚固。
2.将传感器底部螺纹处缠上生胶带后，放入底座并拧紧，并将防水头拧紧，固定电缆，防止雨水和其他物质进入。

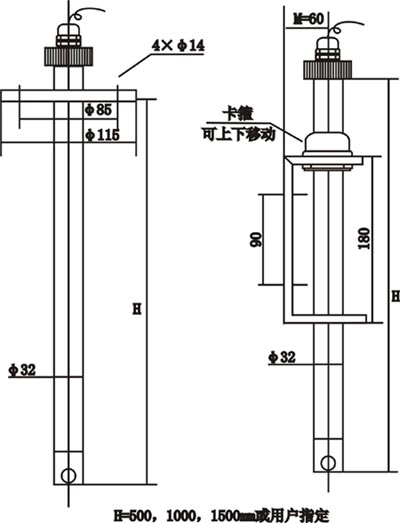

二.沉入式式安装
1、在池壁适当位置固定支架托。
2、传感器上螺纹处均缠生胶带，与支架杆内螺纹拧紧密封固定；
3、安装好的支架杆放入支架中，调整好合适的深度后用锁紧螺钉紧固。
