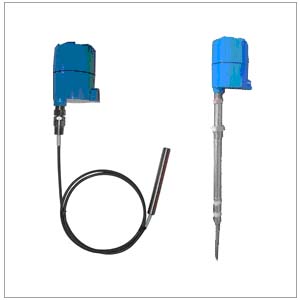

当前位置：物位仪表 >KE4200型射频导纳物位变送/物位开关

射频导纳是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的新型物位控制技术，是电容式物位技术的升级。所谓射频导纳，导纳的含义为电学中阻抗的倒数，它由电阻性成分、电容性成分、感性成分综合而成，而射频即高频无线电波谱，所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时，仪表的传感器与罐壁及被测介质形成导纳值，物位变化时，导纳值相应变化，电路单元将测量导纳值转换成物位信号输出，实现物位的测量。
KE4200射频物位变送器/物位开关就是利用电容的变化来测量贮罐及各种容器内的物位，这种方法已获得实践的充分证明。这是一种精确而独立的过程测量仪表，随着贮罐内料位的变化，电极与罐壁之间的电容量也随之变化。射频导纳物位变送器采用二线制供电，其固态电子线路将连续监测电容与罐壁之间电容量变化，并将这一变化与一个非常稳定的基准电路进行比较，然后输出一个与料位成正比的精确而又独立的4-20mA输出信号。而射频导纳物位开关采用220AC或24VDC供电，当容器中的物料上升接触到中心探杆时，通过被测物料，中心测杆与地之间形成被测电流，仪器检测到该电流，产生有效输出信号。

性能特点
·防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料的影响，无需定期清洁，避免误测量；
·免维护：测量过程无可动部件，无需维护；
·适应性强：可测量液位及料位，过程温度从-100～800℃；压力从真空至5MPa；可应用于腐蚀、冲击场合
·稳定可靠：不受测量环境变化影响，稳定性高，使用寿命长
·变送器采用二线制，抗干扰能力强，可远传

技术参数

测量范围：	缆式传感器： 0 ～ 100m 刚性传感器： 0 ～ 5m （更长范围可定制）
测量精度：	±1 ％满量程（标准条件下）
介质温度：	-70 ～ 200 ℃ （变送器）， -100 ～ 800 ℃ （物位开关）
响应时间：	0.5s （标准）； 0.5 ～ 30s 可调（可选）
输出绝缘：	信号线对传感器大于 4000V
输   出：	4 ～ 20mA （负载电阻≤ 750 Ω）（变送器） DPDT 继电器（双刀双掷，无源输出）（物位开关）
环境条件：	温度： -40 ～ 70 ℃，液晶显示时 0 ～ 55 ℃， 湿度：≤ 85% 供电： 24V.DC
防护等级：	IP67
负载影响：	0.2% （ 0 ～最大负载）
最大传感器驱动电缆    长度（仅对分体）：	45.6 米 （标准为 7.6 米 ）
过程连接：	螺纹安装（标准）法兰安装（可选）
