传感器安装
带有电极的传感器结构安装可分为三类：
沉入式——主要用于反应槽、池和密封容器等从液面浸入安装；
流通式——主要用于管路安装，可以直接插入管道，截断管道或旁路取样方式；
斜插式——主要用于不方便顶部安装的容器，从容器侧面开孔。
所有的安装方式均可附带自动清洗装置，通常有超声波清洗和加液喷流清洗两种，也可按用户要求定制其它方式。
传感器到转换器的距离越近越好，一般不要超过30米，最好选择就地安装转换器或选用变送器。
传感器不要靠进料口太近，应置于最能代表实时PH/ORP值的位置。
对于比较复杂的工艺现场的安装，可由现场工程师与售前技术人员沟通确定。
常见传感器安装方式和安装位置见下图：



安装结构示意图

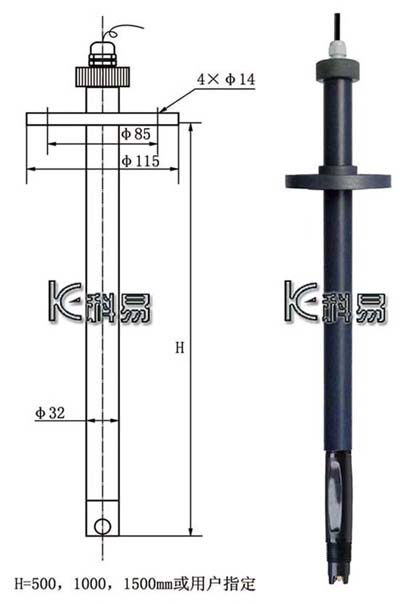

K1000-CF 沉入式法兰安装示意图

用于反应釜或其他带压且顶部有法兰对接口的容器。订货时须注明法兰规格口径、连杆沉入深度及材质等。
通用耐酸的材质有316L不锈钢、PVC、PP、F4等塑料材料。如果介质温度偏高，或者带有中高速搅拌，可采用304不锈钢外衬PP或F4方式。
如果是碱性介质或有机溶剂，一般用304不锈钢或316L不锈钢。
法兰通用的规格为DN25、PN1.0，也可根据用户现场要求定制成DN32、DN40、DN50、DN80等标准或其它非标准尺寸。



K1000-CZ 沉入式侧壁安装示意图

用于如反应槽、池等敞口且适宜侧壁固定安装的场合。订货时须注明连杆沉入深度及材质等

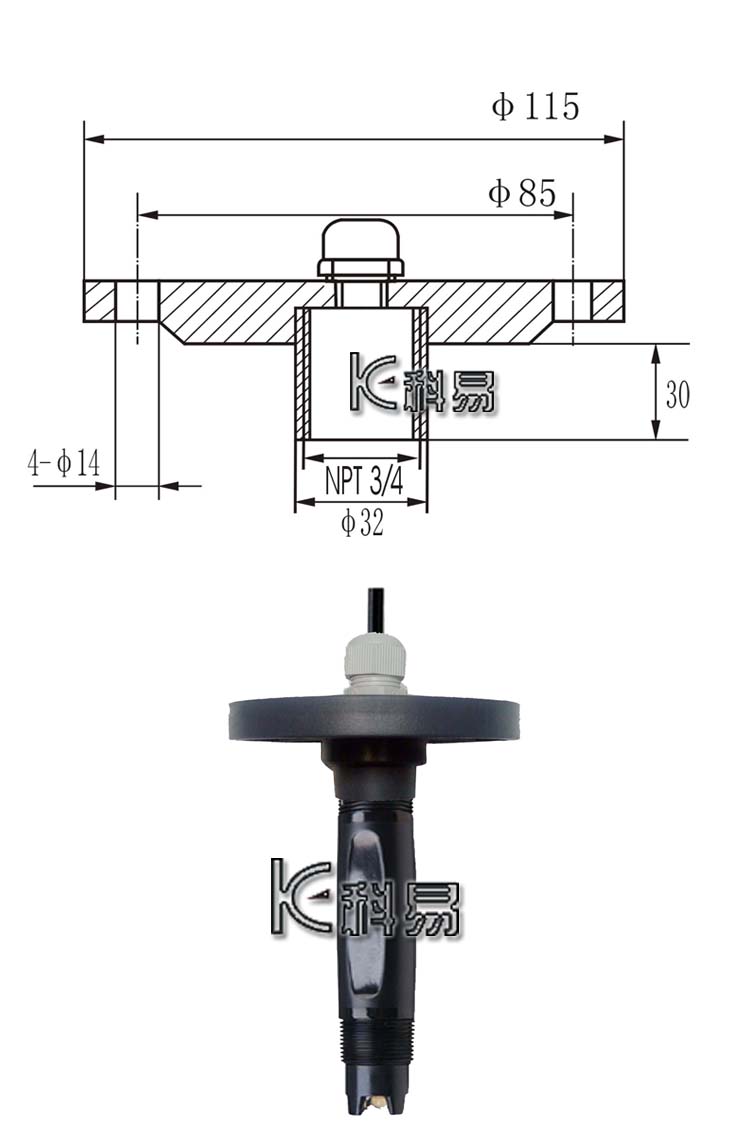

K1000-GF 管道法兰式安装示意图

用于带法兰口管道安装的场合。订货时须注明法兰规格口径及材质等



流通式传感器安装结构




                       KE1000-LQ                                                   KE1000-LG/K

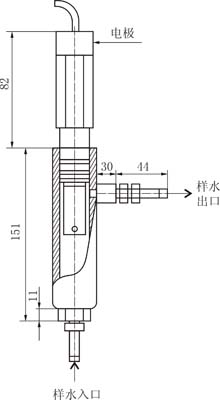

KE1000-LQ主要用于取样架安装，φ6、φ8、φ10等软管或硬管连接；

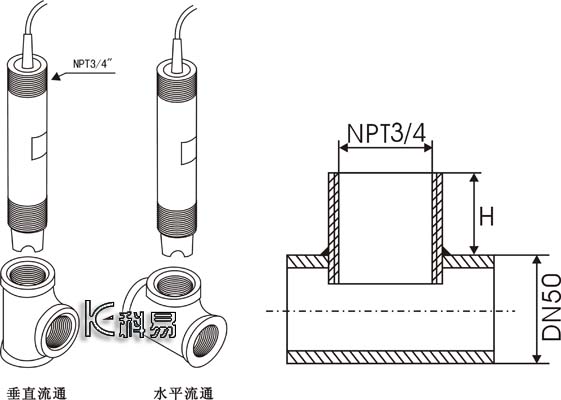

KE1000-LG/K用于直径大于DN50以上的管道插入安装（焊接），其中KE1000-LG适用于NPT3/4”双螺纹复合电极，KE1000-LK适用于螺纹卡销式复合电极。订货时请注明管道口径及壁厚；焊接安装结构件时，可调整H，尽可能保证电极测量点接近管道中线。但当液体流速过快时，可使电极测量点接近管壁，以减少流速对测量的影响。选型时注明工艺管规格或接口标准、材质等。

斜插式传感器安装结构

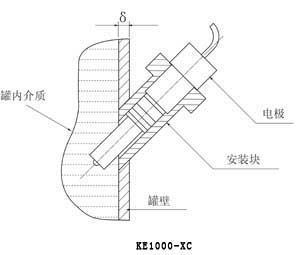

KE1000-XC主要用于侧面开孔的罐体安装，多用于发酵工艺或高度较高不便于顶部开孔的罐体。订货时须注明罐壁厚度及材质。



以上只列举了几种典型的安装方式，具体的安装结构可根据用户或现场要求订制
