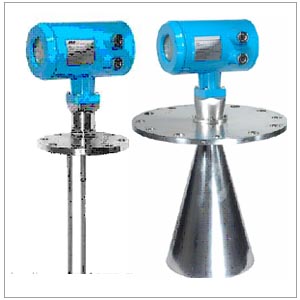

当前位置：物位仪表 >KE4700型雷达物位变送器

工作原理

   雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。
   由于能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的最大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。

性能特点

脉冲型适用范围及特点：
  1、无盲区，高精度
  2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
  3、不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响
  4、安装简便，牢固耐用，免维护
  5、输出信号为4mA～20mA或依照HART协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件实现简单的组态设定和编程
  6、测量灵敏，刷新速度快。
  7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达350

导波型适用范围及特点：
  导波微波物位仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。具有以下特点：
  1、通用性强：可测量液位及料位，可满足不同温度、压力、介质的测量要求，最高测量温度可达800℃，最大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
  2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
  3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。
  4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
  5、准确可靠：测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。

技术参数

	杆式脉冲型	筒式脉冲型	缆式导波型	同轴导波型
最大量程：	20M	70M	35M	6M
过程连接：	螺纹、法兰	法兰	螺纹、法兰	法兰
频率范围：	8.4GHZ	10GHZ	8.4GHZ	10GHZ
输出信号：	4-20mA/HART 两线Profibus PA
通讯接口：	HART
电 　 源：	24V DC(+/-10%)
精    度：	±3mm	±1mm	±3mm	±1mm
工作温度：	-40...160 ℃	-40...300 ℃	-40...160 ℃	-40...350 ℃
工作压力：	-1.0...40bar	-1.0...40bar	-1.0...40bar	-1.0...60bar
显   示：	LCD
防爆等级：	EXiaIICT6
防护等级：	IP68
外壳材料：	铸 铝
天线材料：	PP/PTFE	不锈钢316L/PTFE
电缆接口：	M20*1.5
应    用：	过程条件简单， 腐蚀性的液体、浆料、固体	过程容器大量程的液体、浆料、固体	液体及固体颗粒粉末测量，过程条件复杂	介电常数极低的液体及固体颗粒粉末测量，过程条件复杂
