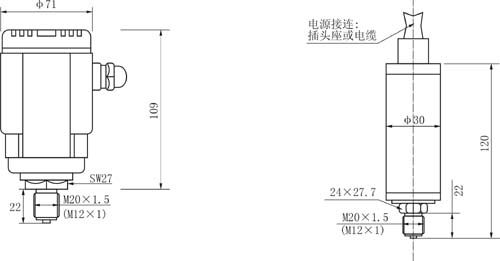

KE3100结构尺寸：



KE3200结构尺寸：

测量范围（ MPa ）	0.006,0.04,0.25	1	2.5	10	25	40
M （ mm ）	54	55.2	55.6	57.2	57.6	59

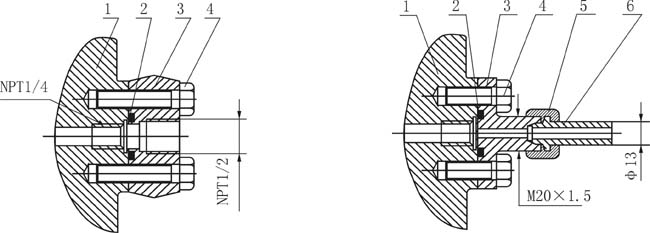

连接接头图

(a) 锥管阴螺纹(选型代码为“N”)     1- 变送器压力腔法兰     2- “O”形圈     3- 锥管阴螺纹连接接头     4- 螺栓

(b) 球锥连接(选型代码为“J”)     1- 变送器压力腔法兰     2- “O”形圈     3- 球锥连接接头M20×1.5阳螺纹     4- 螺栓； 5-螺母 6-球形接头    （φ13处可与引压管焊接）

KE3200安装方式：

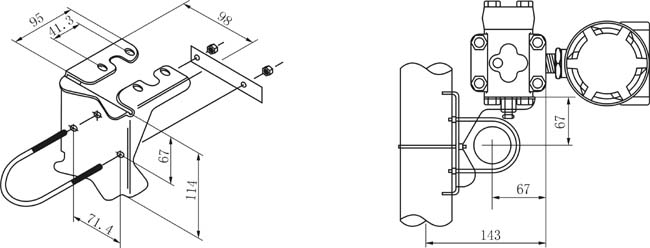

管装弯支驾

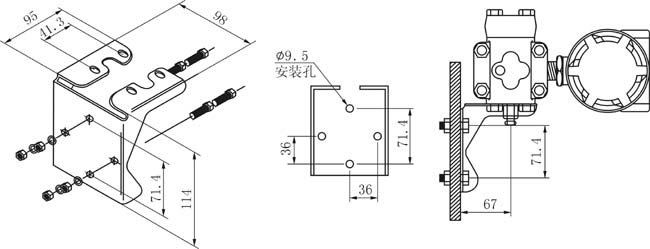

板装弯支架

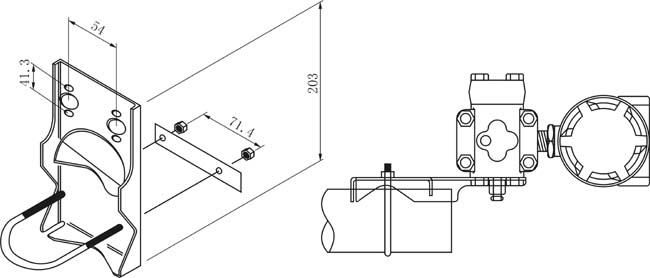

管装平支架
