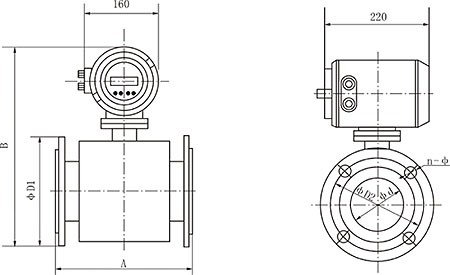

传感性特性

口径	A			B	φ D1	φ D2	φ D	n- φ	重量 (Kg)
口径	聚四氟乙烯	氯丁像胶	聚氨酯橡胶	B	φ D1	φ D2	φ D	n- φ	重量 (Kg)
DN-10	200	/	/	335	90	60	10	4-φ14	6
DN-15	200	/	/	335	95	65	15	4-φ14	6
DN-20	200	/	/	335	105	75	20	4-φ14	6
DN-25	205	200	/	315	115	85	25	4-φ14	7
DN-40	205	200	205	345	150	110	40	4-φ18	10
DN-50	205	200	205	355	165	125	50	4-φ18	12
DN-65	205	200	205	390	185	145	65	4-φ18	17
DN-80	205	200	205	390	200	160	80	8-φ18	17
DN-100	255	250	255	410	220	180	100	8-φ18	22
DN-125	255	250	255	410	250	210	125	8-φ18	24
DN-150	306	300	308	469	285	240	150	8-φ22	35
DN-200	357	350	358	527	340	295	200	8-φ22	45
DN-250	465	462	/	597	395	350	250	12-φ23	84
DN-300	515	512	/	691	445	400	300	12-φ23	102
DN-350	565	562	/	717	505	460	350	16-φ23	123
DN-400	615	612	/	757	565	515	400	16-φ26	147
DN-500	735	732	/	865	670	620	500	20-φ26	209
DN-600	830	824	/	930	780	725	600	20-φ30	252
DN-700	925	922	/	1075	895	840	700	24-φ30	352
DN-800	1075	1072	/	1190	1015	950	800	24-φ35	462
DN-900	1120	1112	/	1283	1115	1050	900	28-φ35	552
DN-1000	/	1212	/	1290	1230	1160	1000	28-φ35	682
DN-1200	/	1212	/	1577	1405	1340	1200	32-φ35	772

分体式——传感器

DN10～200传感器 DN250～1200传感器

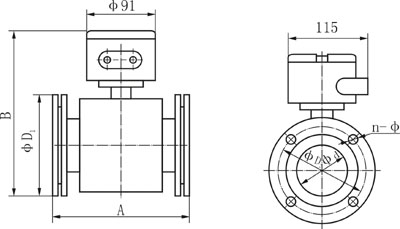

DN10～200传感器外形与安装尺寸

口径	A			B	φ D1	φ D2	φ D	n- φ	重量 (Kg)
口径	聚四氟乙烯	氯丁像胶	聚氨酯橡胶	B	φ D1	φ D2	φ D	n- φ	重量 (Kg)
DN-10	200	/	/	245	90	60	10	4-φ14	4
DN-15	200	/	/	245	95	65	15	4-φ14	4
DN-20	200	/	/	245	105	75	20	4-φ14	4
DN-25	205	200	/	223	115	85	25	4-φ14	5
DN-40	205	200	205	253	150	110	40	4-φ18	8
DN-50	205	200	205	263	165	125	50	4-φ18	10
DN-65	205	200	205	298	185	145	65	4-φ18	15
DN-80	205	200	205	298	200	160	80	8-φ18	15
DN-100	255	250	255	318	220	180	100	8-φ18	20
DN-125	255	250	255	318	250	210	125	8-φ18	22
DN-150	306	300	308	377	285	240	150	8-φ22	33
DN-200	357	350	358	435	340	295	200	8-φ22	43

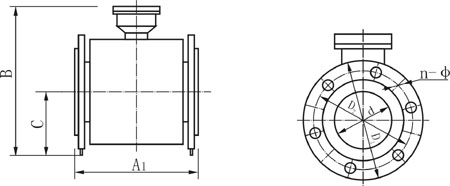

DN250～1200传感器外形与安装尺寸

口径	A1	B	C	φ d	φ D1	φ D2	n- φ	重量 (Kg)
DN-250	450	482	218	250	395	350	12-φ23	82
DN-300	500	576	242	300	445	400	12-φ23	100
DN-350	550	602	272	350	505	460	16-φ23	121
DN-400	600	642	302	400	565	515	16-φ26	145
DN-500	720	750	355	500	670	620	20-φ26	207
DN-600	812	815	410	600	780	725	20-φ30	250
DN-700	910	960	468	700	895	840	24-φ30	350
DN-800	1060	1075	528	800	1015	950	24-φ35	460
DN-900	1100	1168	578	900	1115	1050	28-φ35	550
DN-1000	1200	1175	635	1000	1230	1160	28-φ35	680
DN-1200	1200	1462	722	1200	1405	1340	32-φ35	770

* 长度A1是不包括端部衬里在内的测量管长度，衬里厚度δ，安装长度应为A+2δmm
(氯丁橡胶衬里厚δ约6mm；聚四氟乙烯衬里厚约2.5mm，接地环厚度另计)

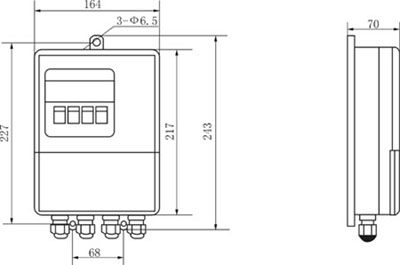

分体式——转换器

选型与订货说明
电极选择
电极材料应根据被测介质的腐蚀性能选择，对于一些无法准确确定腐蚀性能的复杂介质（如混酸），应做挂片试验。

电极材料	耐蚀性能
耐酸钢 1Cr18Ni9Ti	对硝酸、冷磷酸及其它无机酸、多种盐及碱的溶液、有机酸、海水等耐蚀性强对硫酸、盐酸、氢氟酸、沸腾的蚁酸、工业铬酸、碳酸钠及氯、溴、碘等介质化学稳定性差，不耐蚀
含钼不锈钢 0Cr18Ni12Mo2Ti	对 50% 以下的硝酸、室温下的硫酸、碱溶液、沸腾的磷酸、蚁酸，一定压力下的亚硫酸、海水、醋酸等介质有较强的耐蚀性不耐氢氟酸、盐酸、氯、溴、碘等介质
哈氏合金 B HastelloyB	对沸点以下一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、盐液的腐蚀对硝酸等氧化性酸不适用
哈氏合金 C HastelloyC	耐氧化性酸，如硝酸、混酸或铬酸与硫酸的混合介质的腐蚀，也耐氧化性的盐类如 Fe +3 、 Cu +2 或其它氧化剂的腐蚀，如高于常温的次氯酸盐溶液；对海水的抗蚀必非常好。对盐酸等还原性酸不适用
钛 Ti	能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、 Fe +3 、 Cu +2 ）时则腐蚀大为降低。
钽 Ta	具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和 175 ℃ 以下的硫酸）的腐蚀
铂铱	除王水外，几乎能耐所有腐蚀性液体，但价格昂贵

衬里选择

衬里材料	主要性能	适用范围
聚四氟乙烯 PTFE	它是塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂耐磨性和粘接性能差	-40 ～ + 180 ℃ 浓酸、碱等强腐蚀性介质卫生类介质
氯丁橡胶 Neoprene	有极好的弹性，高度的扯断力，耐磨性能好耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀	≤ 80 ℃ 测一般水、污水、泥浆、矿桨
聚氨酯橡胶 Polyurethane	有极好的耐磨性能（相当于天然橡胶的十倍）耐酸、碱性能较差	≤ 45 ℃ 中性强磨损的矿浆、煤浆、泥浆

口径选择
电磁流量计的测量精度与被测流量、流速大小有关，在低流速情况下，电磁流量计的示值误差较大，因此在选择流量计口径时，选择口径比工艺管道较小的流量计以提高测量管内介质流速，将有助于提高流量测量精度。
瞬时体积流量是流速和传感器口径的函数，流量计口径、流速与流量关系曲线图表明某一口径电磁流量计可以测量的测量范围，同时给出适合测量某给定流量的几种传感器口径规格。
1．传感器通常选用与工艺管道相同的口径，这样安装方便，但前提是管内的介质流速应在0.1m/s～12m/s之间；
2．当流速偏低时，工艺流量又稳定或者从价格考虑，可以选择传感器口径小于工艺管道口径；
3．加装异径管道会产生压力损失，应选择异径管的中心锥角α不大于15°，越小越好。

接地环选择
若选用聚四氟已烯衬里，则宜选用接地环作保护环（DN250以下的流量计，仪表本身带有），若连接仪表的管道（相对于被测介质）是绝缘的，则一定要选用接地环。选用接地环材质应与被测介质的腐蚀性相适应。
安装要求
1．测量管在任何时刻必须完全注满介质；
2．工艺管段长度：入口直线管段最小5xDN长，出口直线管段最少3xDN长；
3．不能装在管道走向最高点及液体向下走向段；
4．可以水平或垂直安装；
5．不在传感器上游安装控制阀和切断阀；
6．不能在泵抽吸侧安装传感器。
